立创EDAv9.5 专业电路设计

立创EDA电脑版是一款专为电子工程师、硬件爱好者和学生群体打造的免费国产PCB设计工具，集原理图编辑、电路仿真、PCB布局布线、Gerber文件导出等功能于一体，支持云端协作与海量元件库，真正实现从原理到成品的全流程高效设计。软件界面清爽，操作逻辑贴近国内用户习惯，即便没有深厚专业背景也能快速上手，帮助您轻松将创意转化为实际电路。

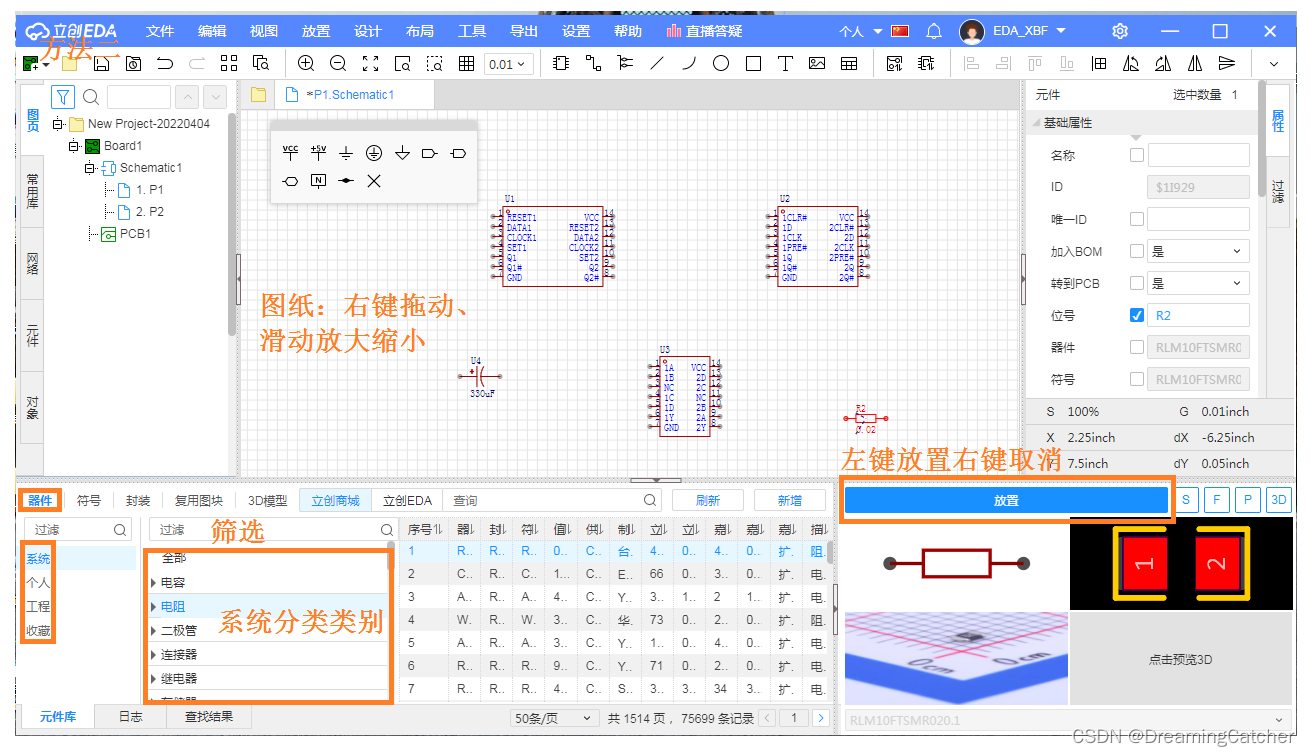

立创EDA电脑版如何新建工程并开始原理图设计？

1. 安装并打开立创EDA电脑版，在欢迎界面点击“新建工程”，输入工程名称和保存路径，点击“确定”即可创建空白工程。

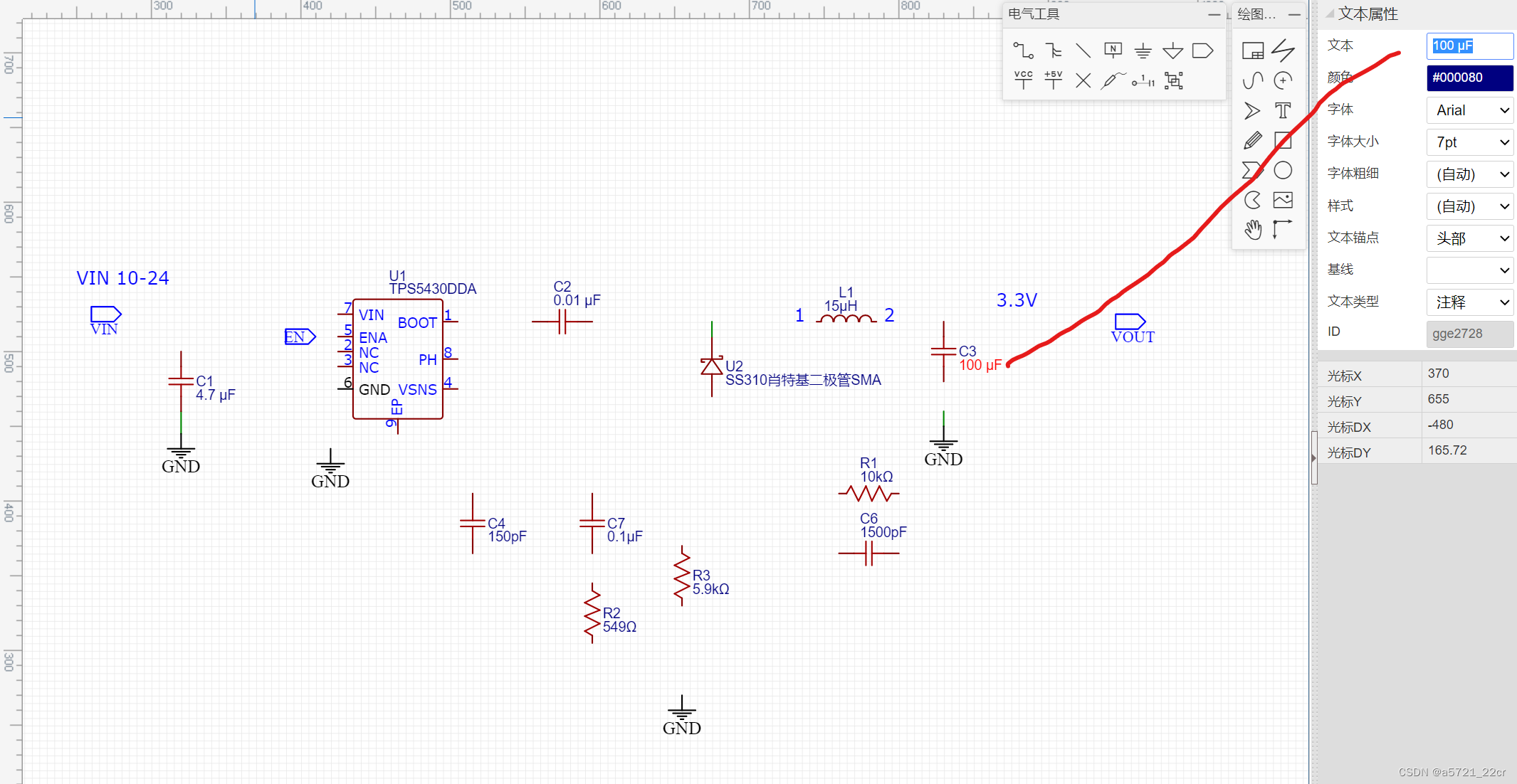

2. 进入原理图编辑器后，左侧元件库面板支持按分类浏览或直接搜索元件名称，双击元件即可放置到画布上。

3. 使用右侧“放置”菜单中的“导线”工具（快捷键W），依次点击元件的引脚端点即可完成电气连接，连接点会自动生成红色圆点表示有效。

4. 放置电源符号（VCC/GND）可通过快捷键P呼出放置菜单，选择“电源端口”，并设置网络名称，确保同名网络自动相连。

5. 添加网络标签（快捷键N）可标记关键信号，比如I2C、UART等，方便后续布线和检查。

6. 完成原理图后，点击菜单栏“设计”下的“原理图转PCB”，软件会自动跳转至PCB编辑界面，并同步所有元件和网络。

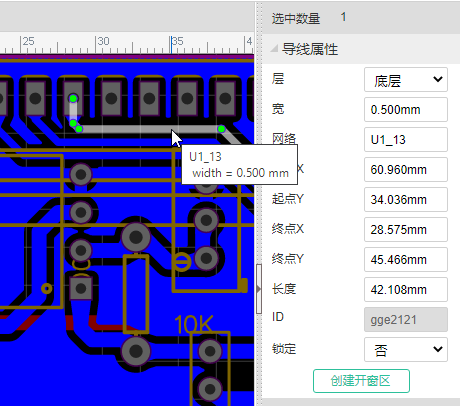

立创EDA电脑版如何生成并导出PCB文件？

1. 在PCB编辑界面中，先设置板框尺寸，点击“工具”中的“板框设置”，输入长宽参数，或者使用“画板框”工具手动绘制闭合区域。

2. 点击“设计”菜单下的“更新PCB”，将原理图中的元件和网络导入PCB，元件会排列在板框外，便于手动布局。

3. 拖动元件到板框内，按照功能分区摆放，同时旋转元件（空格键）调整方向，尽量让连线最短且交叉最少。

4. 使用“布线”菜单中的“交互布线”（快捷键X），点击焊盘并沿着参考线走线，完成所有网络的连接，注意电源和地线尽量加粗。

5. 布线完成后，点击“检查”菜单下的“DRC检查”，软件会列出所有设计规则错误，双击错误条目可快速定位并修复。

6. 最后点击“制造”菜单下的“Gerber文件”，选择输出格式和层设置，点击“生成”即可导出用于打样的Gerber及钻孔文件。

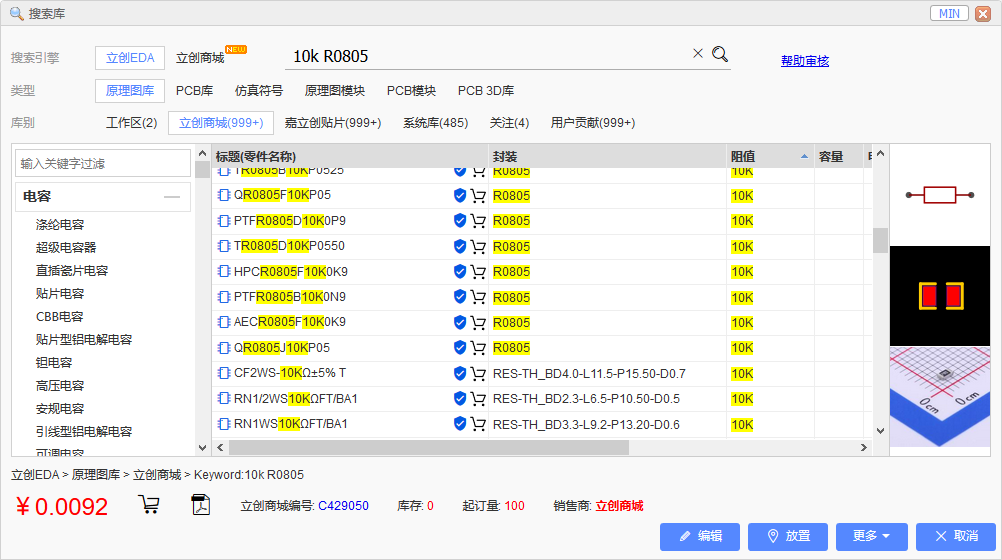

立创EDA电脑版如何导入和使用元件库？

1. 在左侧面板点击“元件库”选项卡，在搜索框输入元件型号，比如“STM32F103C8T6”，系统会匹配立创商城的海量封装。

2. 如果搜索不到所需元件，可以点击“新建元件”按钮，在编辑器中绘制原理图符号和PCB封装，并保存到“我的库”中。

3. 对于已有库文件，支持通过“文件”菜单下的“导入”功能，上传立创EDA格式（.epro）或Altium Designer格式（.SchLib/.PcbLib）文件。

4. 导入后元件会出现在“我的库”中，下次设计可直接拖拽使用，同时支持为常用元件添加收藏标签，方便快速调取。

5. 在放置元件时，可以右键点击元件选择“属性”，修改位号、型号、阻值等参数，确保物料清单与实物一致。

6. 立创EDA还提供团队共享库功能，多人协作时可将自定义元件发布到团队空间，实现跨成员复用。

立创EDA电脑版运行配置要求高吗？

立创EDA电脑版对硬件配置要求较低，普通办公电脑即可流畅运行，具体推荐配置如下表所示，满足绝大多数设计和仿真需求。
